INDUSTRIAL IOT – MONICORE.ONE

Wissen, was passiert.
Bevor es passiert.

Mit MoniCore.one und eigenen, privaten LoRaWAN-Netzen überwachen Sie Business-Critical Units im gesamten Werk – von Reaktoren und Lagertanks bis zu Versorgungsanlagen und Umweltmessstellen. Ideal für Pharma, Chemie, Freizeitparks und Industrieparks.

Statt monatelanger Projekte starten Sie mit wenigen Sensoren, einem Gateway und klar definierten Alarmgrenzen. Kritische Zustände werden früh erkannt, bevor Qualität, Sicherheit oder Produktion leiden.

Chemiepark mit flächendeckendem privaten LoRaWAN-Werksnetz

Technologien dahinter:

MoniCoreOne
Typische Einsatzfelder
Pharma, Chemieparks, Tanklager, Freizeitparks, Logistikareale
Business-Critical Units
Reaktoren, Kühlketten, Lagerflächen, Technikräume, Abwasser / Umwelt
Vorteil
Frühe Erkennung von Problemen, bevor Anlagen stehen oder Qualität leidet.

Eine Plattform, zwei Einsatzbereiche

MoniCoreOne

Monitoring-Plattform

MoniCore.one Plattform

Die MoniCore.one Plattform ist das Dashboard für Messdaten, Alarme, Trends und Audits. Pegelstände, Raumluftqualität, Temperaturen, Energieverbräuche oder mobile Behälter – alles in einer Oberfläche. Alarme, Trendanalysen und Berichte sind klar strukturiert und auditierbar.

  • Visualisierung & Historian
  • Alarmierung & Trending
  • Auswertung & Audit-Trail
  • Scan & Forget per QR-Code
GMP MoniCoreOne

Für GMP-Umgebungen konzipiert

MoniCore.one ist die Weiterentwicklung für GMP-Umgebungen: qualifizierbare Temperatur- und Umgebungs-Logger, Audit-Trail, Eskalationsketten und Reporting, das sich in bestehende Qualitätssysteme integrieren lässt.

  • Audit-Trail & Eskalation
  • Kühlketten, Lager, Reinräume
  • Auswertungen für OOS, CAPA, Inspektion
  • Mandantenfähig für große Standorte
monicore.one ↗

Netz

Private LoRaWAN-Netze auf Ihrem Areal

Wir bauen für Sie ein geschlossenes, verschlüsseltes LoRaWAN-Netz auf dem Werksgelände:

  • Abdeckung von Gebäuden, Außenflächen und kritischen Infrastrukturen
  • Daten bleiben lokal – Integration in Ihr OT-/IT-Netz, ohne Zwang zur Cloud
  • Jahrelange Batterielaufzeit, auch in schwer zugänglichen Bereichen
  • Redundante Gateways und Monitoring der Funkqualität für hohe Verfügbarkeit
LoRaWAN im Detail: Vorgehen, Gateway-Redundanz, Messwerte

Datenpfad

Sensor
privates LoRaWAN-Gateway
MoniCore.one
Alarm / Reporting

Praxis

Ausgewählte Praxisbeispiele

MoniCore.one ist auf Business-Critical Units in Pharma, Chemie, Freizeitparks und Industrieanlagen fokussiert – von der Temperatur- und Feuchteüberwachung bis zu Walkdowns per QR-Code, mit Alarmierung, bevor es zu Abweichungen kommt. Einige typische Szenarien:

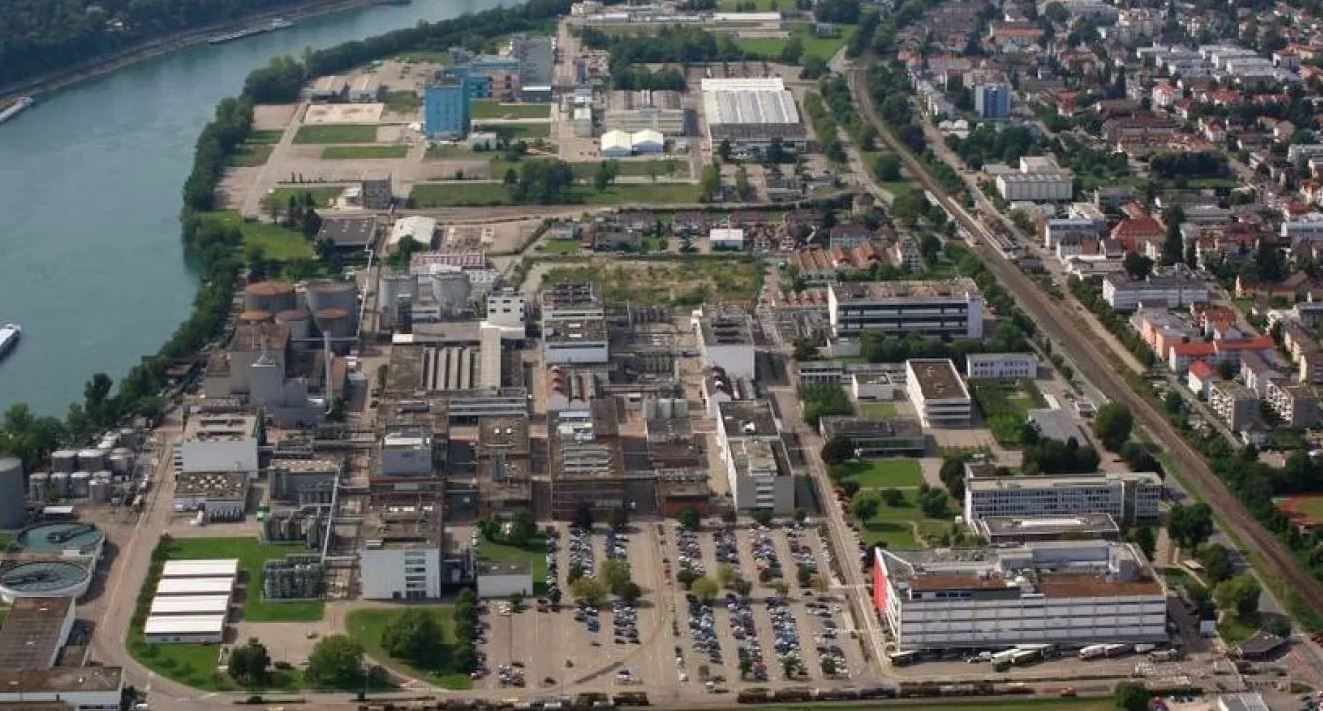

Chemiepark mit flächendeckendem privaten LoRaWAN-Werksnetz
01

Privates Werksnetz für das ganze Areal

Eigene LoRaWAN-Gateways decken Gebäude, Technikräume und Außenflächen ab – auch durch Betonwände und über mehrere Etagen. Die Positionen legen wir beim Walkdown anhand gemessener Signalwerte fest.

Ergebnis: ein geschlossenes Netz ohne Cloud-Pflicht, in das sich neue Messpunkte jederzeit einfach ergänzen lassen.

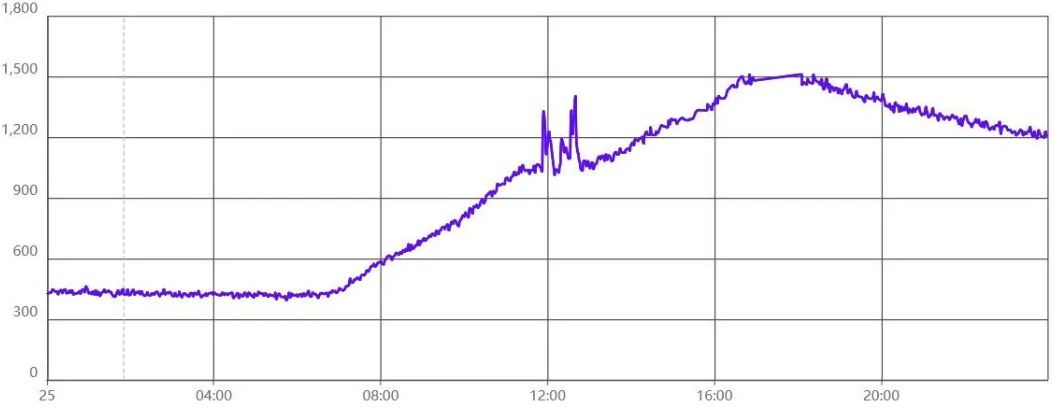

CO₂-Verlauf und Raumluftqualität mit MoniCore.one
02

CO₂ und Raumluft in Besprechungs- und Technikräumen

CO₂, Temperatur und Feuchte werden laufend erfasst. Steigt der CO₂-Wert über die festgelegte Schwelle, erhält die verantwortliche Person eine Meldung – oder die Lüftung wird nachgeregelt.

Nutzen: gute Raumluft auch bei hoher Belegung und ein nachvollziehbarer Verlauf für HSE und Facility Management.

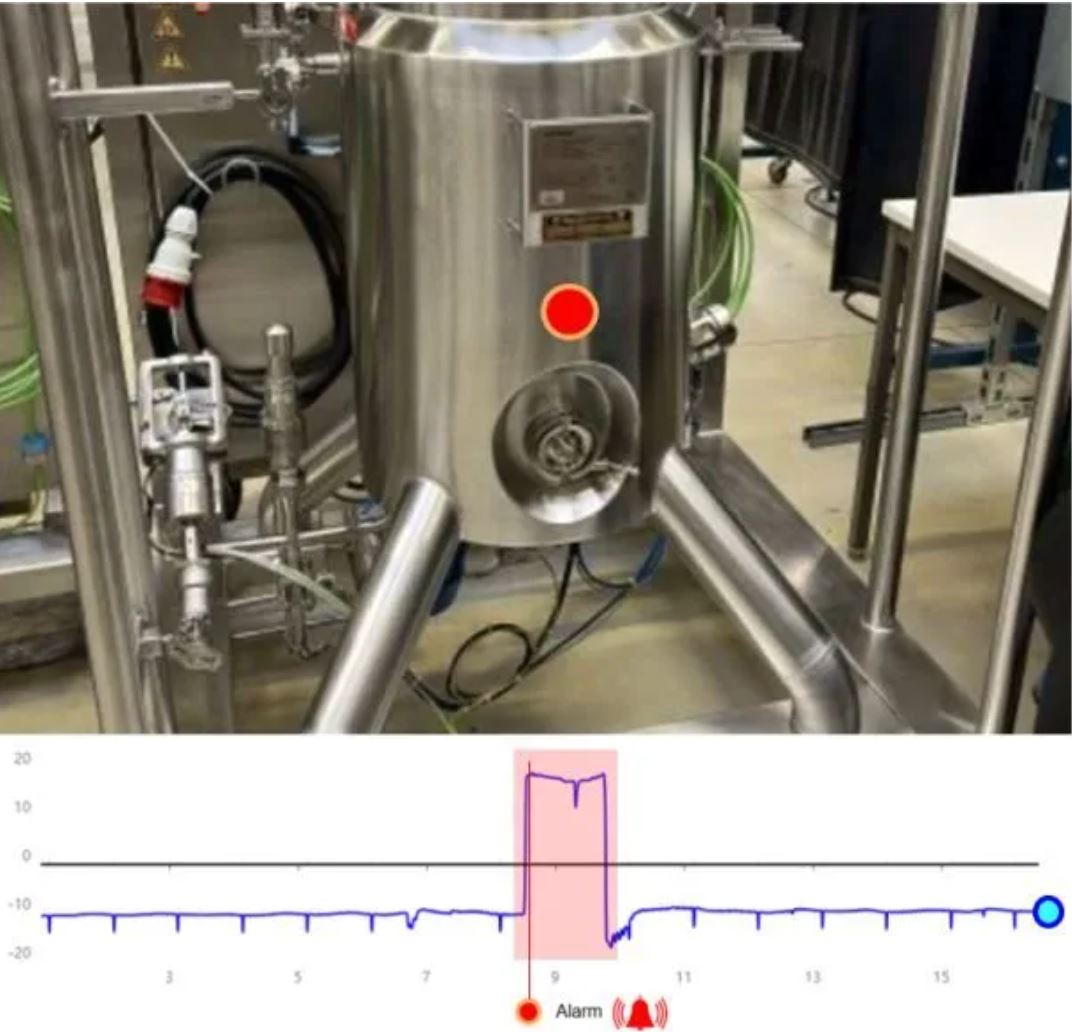

Mobiler Reaktor mit Temperaturüberwachung
03

Mobile Reaktoren und Behälter – Temperatur im Blick

Ein Funksensor mit Fühler wird direkt am Behälter befestigt und überträgt die Temperatur in kurzen Abständen. Da kein Kabel nötig ist, kann der Behälter weiterhin frei bewegt werden.

Überschreitet die Temperatur eine Grenze, geht sofort ein Alarm raus. Der Verlauf bleibt für die spätere Auswertung dokumentiert.

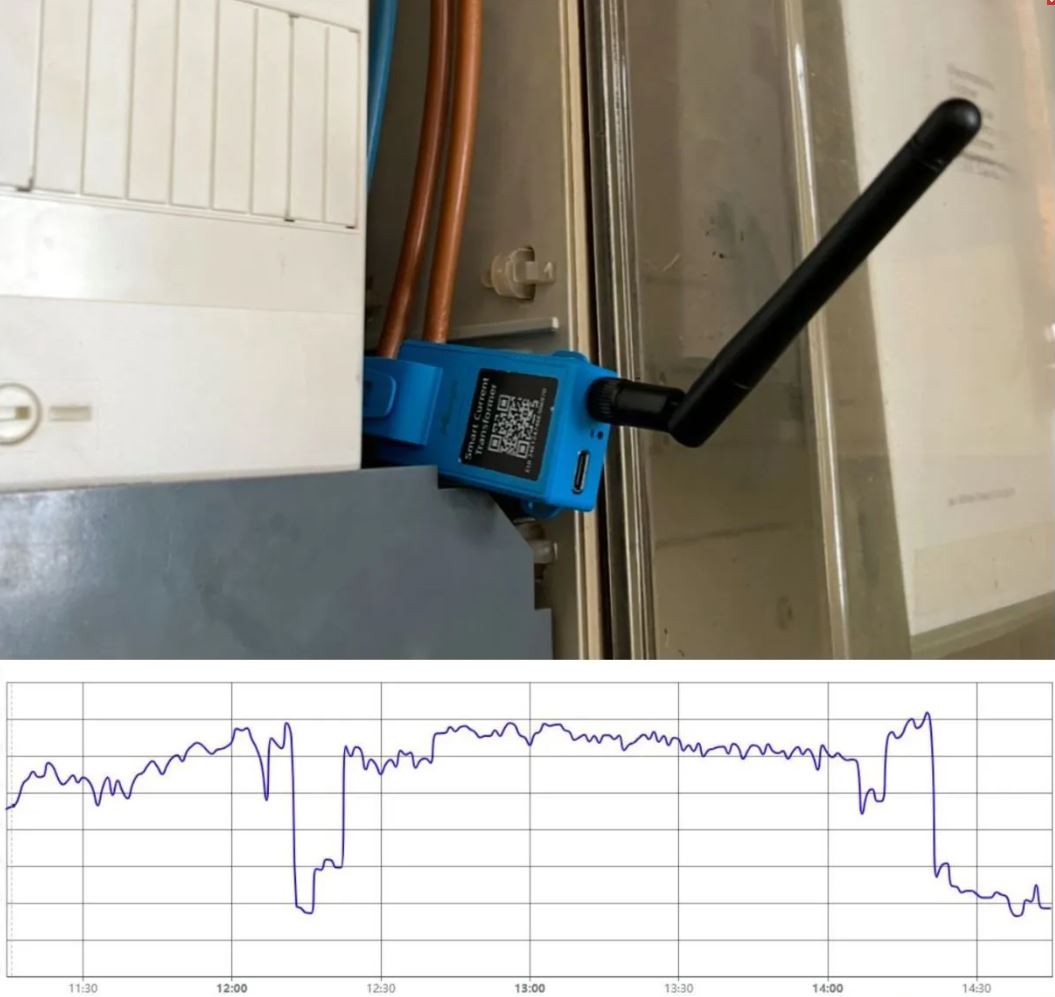

Drahtlose LoRa-Stromzange im Schaltschrank
04

Drahtlose Stromzange – mobile Energie- und OEE-Analyse

Die Stromzange wird ohne Abschaltung um die Leitung gelegt und misst Lastgang, Spitzen und Leerlauf. Nach der Messung wird sie einfach an die nächste Maschine umgesetzt.

So werden Energie-Hotspots, Stillstände und Fehleinstellungen sichtbar – eine belastbare Grundlage für OEE-Verbesserungen und Investitionsentscheidungen.

BigBag-Lager mit Temperatur- und Feuchtemonitoring
05

Lagerflächen und BigBags – Produktqualität absichern

Temperatur und Feuchte werden in Lagerhallen, Zwischenlagern und direkt an BigBags erfasst. Schwankungen und kritische Zonen werden im Verlauf sofort sichtbar.

Abweichungen fallen früh auf – Lüftung, Umlagerung oder andere Maßnahmen können eingeleitet werden, bevor Ware Schaden nimmt.

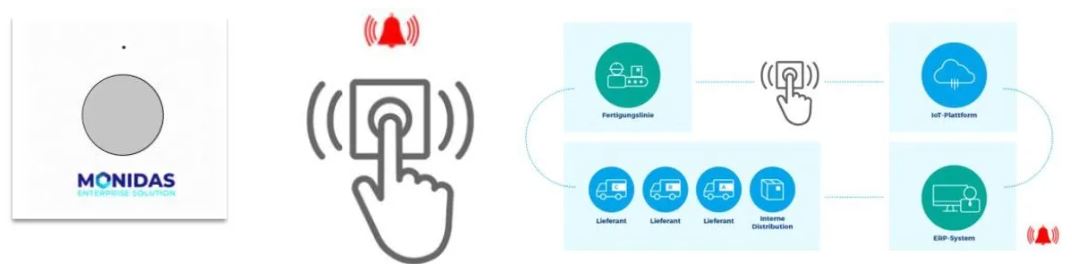

MoniCore.one Smartbutton Push and Forget
06

Push & Forget – melden per Knopfdruck

Der Smartbutton wird dort angebracht, wo Meldungen entstehen: an Maschinen, Arbeitsplätzen oder in der Logistik. Ein Druck genügt – die Meldung geht mit Ort und Zeit direkt an Schichtleitung, Instandhaltung oder Qualitätssicherung.

Kein Anruf, kein Formular, kein Suchen nach dem Zuständigen: Das spart wertvolle Zeit und jede Meldung ist dokumentiert.

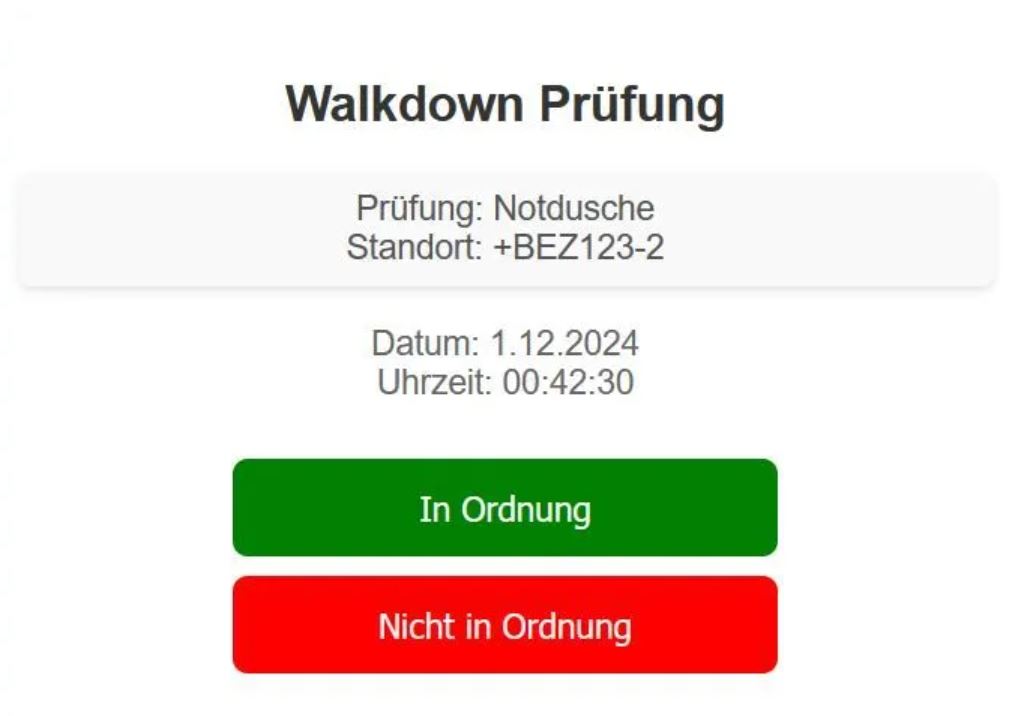

Walkdown Prüfmaske mit QR-Code
07

Scan & Forget – Walkdowns, Inspektionen und Serviceanforderungen per QR-Code

Ein QR-Aufkleber am Objekt – Notdusche, Feuerlöscher, Rückkühler oder Drucker. Scannen, „In Ordnung“ oder „Nicht in Ordnung“ tippen, und die Meldung geht automatisch an die verantwortliche Person. Einfacher als RFID – in ATEX-Bereichen mit Ex-geschütztem Smartphone.

Alle Prüfungen sind revisionssicher gespeichert – mit Zeit, Ort, Prüfer und Bemerkung. Überfällige Prüfungen werden automatisch hervorgehoben.

Weitere Anwendungen

Aus der Praxis – weit über Temperatur hinaus.

Feuerlöscher-Management

Feuerlöscher-Management

Standort, Prüfstatus und Wartung im industriellen Umfeld – digital statt Papierliste.

Schwingung an Motoren

Schwingung an Motoren

Schwingungs- und Temperaturmessung an Motoren und Lagern – Verschleiß erkennen, bevor es knallt.

Gewässer-Monitoring

Gewässer-Monitoring

Klimafolgen-Monitoring für Fließgewässer – Messtechnik direkt am Bach, autark per Funk.

Temperatur-Schwankungsbericht

Temperatur-Schwankungsbericht

Lager- und Kühlräume kartieren: Wo schwankt es, wo wird es kritisch?

Energie-Lastprofil

Energie-Lastprofil

Drahtlose Stromzange: Lastspitzen und Stillstände eines Verbrauchers auf einen Blick.

Praxisberichte

Kurz berichtet: was im Betrieb wirklich zählt.

Drei Themen, die wir in Projekten immer wieder lösen – kompakt erklärt.

EMSRTechnikLagerKälte −58 dBm−61 dBm−67 dBm−72 dBm−64 dBm−79 dBm−69 dBm GW 1GW 2 GW 1onlineoffline GW 2 online Datenverlust 0 %

RSSI gemessen beim Walkdown

Bericht 01Funkabdeckung & Redundanz

Wir messen vor Ort – und sorgen für stabile Abdeckung.

Bevor installiert wird, messen wir jeden Messpunkt beim Walkdown aus (Signalstärke RSSI und Signal-Rausch-Abstand SNR). Wo es darauf ankommt, planen wir mehrere Gateways: Jeder Sensor wird dann von mindestens zwei Gateways empfangen. Fällt eines aus, laufen die Daten über das andere weiter.

  • 3 Jahre

    störungsfreier Betrieb im EMSR-Monitoring

  • 2 Gateways

    empfangen jeden Sensor – redundant

  • −56 bis −79 dBm

    gemessen beim Walkdown, Grenze −100 dBm

LoRaWAN im Detail: Vorgehen, Gateway-Redundanz, Messwerte
09:42 Scan & Forget Notdusche ND-04Halle B · EG Zustand prüfen In Ordnung Nicht in Ordnung Gesendet ✓ Instandhaltung · Eingang1 Linie 3 – Material fehltHalle A · 09:31 · per SmartbuttonDrucker 2. OG – ServiceBüro · 08:57 · per QR-Code Notdusche ND-04 – Nicht i. O.Halle B · 09:42 · per QR-CodeNeu
QR
Scan & Forget · Rückkühler

Bericht 02Push & Forget · Scan & Forget

Melden per Knopfdruck oder QR-Code – direkt beim Verantwortlichen.

Walkdowns, Inspektionen oder Serviceanforderungen: Am Smartbutton drücken oder den QR-Code am Objekt scannen, „In Ordnung“ oder „Nicht in Ordnung“ tippen – fertig. Die Meldung geht mit Ort, Zeit und Objekt sofort an die zuständige Person. Kein Papier, kein Suchen, kein Weiterleiten – das spart wertvolle Zeit.

  • 1 Klick

    statt Formular, Anruf und Weiterleitung

  • Ort + Zeit

    automatisch dokumentiert, revisionssicher

  • QR-Aufkleber

    genügt – auch für Drucker, Rückkühler, Notduschen

Montage ohne Abschaltung
LIVE · Phase L1Montage ohne Abschaltung14,2 A21,7 A6,8 A
Maschine AMaschine BMaschine C14,2 A21,7 A6,8 A 3020100 A 06:0010:0014:0018:00 Leerlauf LastspitzeStillstand

Bericht 03Operational Excellence

Mobile Strommessung: heute hier, morgen an der nächsten Maschine.

Die drahtlose Stromzange wird ohne Eingriff in die Anlage um die Leitung gelegt – in wenigen Minuten. Sie zeigt Lastspitzen, Leerlauf und Stillstände und lässt sich danach schnell an die nächste Maschine umsetzen. Alle Verläufe stehen bequem im Dashboard – von überall erreichbar. Ein zusätzlicher Game Changer für OEE-Analysen und Energie-Einsparungen.

  • Minuten

    Installation – temporär, ohne Abschaltung

  • Mobil

    schnell an den nächsten Verbraucher umgesetzt

  • Überall

    Verläufe live im Dashboard, Browser genügt

Einfach erklärt

Was LoRaWAN und MoniCore.one für Ihre Anlage leisten.

Vom Sensor bis zur Alarm-E-Mail – und wie wir Ihr Areal funktechnisch sicher abdecken. Aus echten Projekten, nicht aus dem Prospekt.

Sensoren Gateway LTE / LAN MoniCore.one ✉ Alarm E-Mail an Schichtleitung
  1. 1Sensor misstTemperatur, Feuchte, Strom, Pegel, Knopfdruck – z. B. alle 2 Minuten.
  2. 2LoRaWAN-FunkPrivat und verschlüsselt zum Gateway – durch Wände und über Etagen.
  3. 3GatewayLeitet die Daten per LTE oder LAN weiter – unabhängig vom Werksnetz möglich.
  4. 4MoniCore.oneDashboard, Trend, Historie – und E-Mail-Alarm, sobald ein Grenzwert reißt.

MoniCore.one Starterkit

Einstecken. Sensoren verteilen. Sofort messen.

Kein Kabel ziehen, kein IT-Projekt, keine Schnittstellen-Workshops: Das Starterkit ist vorkonfiguriert und liefert innerhalb von Minuten echte Messwerte aus Ihrer Anlage.

  1. 1

    Gateway einstecken

    Strom anschließen – fertig. Verbindung per LTE (SIM), unabhängig von Ihrem Werksnetz.

  2. 2

    Sensoren verteilen

    Batteriebetrieben, per Magnet, Kabelbinder oder Schraube – genau dort, wo es kritisch ist.

  3. 3

    Sofort messen

    Werte erscheinen live im MoniCore.one-Dashboard, Alarmgrenzen und E-Mail-Empfänger sind schnell gesetzt.

Im Starterkit enthalten

  • Vorkonfiguriertes LoRaWAN-Gateway mit LTE
  • Funksensoren nach Bedarf – z. B. Temperatur/Feuchte, Energiezange, Smartbutton
  • Zugang zum MoniCore.one-Dashboard
  • Einrichtung von Grenzwerten und E-Mail-Alarm
  • Auf Wunsch: Walkdown und Funkplanung vor Ort
Messung läuftStarterkit anfragen

Eigene Hardware · MoniCore M1+

MoniCore M1+ — Sensorik und Datenerfassung für Ihre Überwachung

Die MoniCore M1+ Produktfamilie verbindet Sensoren, Zustände und industrielle Signale mit einer gemeinsamen Plattform für Messwerte, Trends, Alarme und Auswertungen.

Eigene Entwicklung
MoniCore M1 Platinen aus der eigenen Entwicklung (Prototypen).
MoniCore M1 Platinen aus der eigenen Entwicklung (Prototypen).

In Entwicklung – Pilotprojekte nach Abstimmung

MoniCore M1 Node – eigene Entwicklung für Chemie und Business-Critical Units

Sendeintervall
standardmäßig alle 2 Minuten
PT100, 4-Leiter
Fühlerkabel Silikon oder Stahlflex, Längen 0,5 bis 15 m
Temperatur & Feuchte
Sensirion SHT45 – laut Hersteller typ. ±0,1 °C und ±1,0 % rF
Versorgung
Batterie Größe D, 19.000 mAh, 3,6 V
Gehäuse
PC nach UL 94 V-0: flammwidrig, selbstverlöschend, für außen geeignet
Laufzeit
ausgelegt auf bis zu 10 Jahre – abhängig von Sendeleistung und Sendeintervall

Rechenbasis der Laufzeit: eigene Strommessung je Funkpaket. Messbereiche, Genauigkeiten und Verfügbarkeit werden je Ausführung festgelegt.

Die M1+-Varianten beschreiben die geplante Produktlinie; Messbereiche, Genauigkeiten, Gehäuse, Versorgung und Verfügbarkeit werden für die konkrete Ausführung festgelegt. Daneben integriert MoniCore.one LoRaWAN-Sensoren von Drittanbietern und Ihre Bestandssensorik.

M1+ anfragen
Produkt · Funktionverfügbarin Entwicklunggeplant
  • M1+ TTemperaturgeplant
  • M1+ THTemperatur und Luftfeuchtigkeitin Entwicklung
  • M1+ TH-RTD4Temperatur und Luftfeuchtigkeit plus externer 4-Leiter-PT100in Entwicklung
  • M1+ PTExterne Temperaturmessung mit PT100/PT1000in Entwicklung
  • M1+ PDruckgeplant
  • M1+ DPDifferenzdruckgeplant
  • M1+ CO₂CO₂, Temperatur und Luftfeuchtigkeitgeplant
  • M1+ LeakWasser- und Leckageerkennunggeplant
  • M1+ DIDigitale Eingänge, beispielsweise Türkontaktein Entwicklung
  • M1+ PulseZählerimpulsegeplant
  • M1+ VibVibration und Zustandsüberwachunggeplant
  • M1+ AnalogAnbindung von 4–20-mA- und 0–10-V-Signalengeplant
  • M1+ RS485Anbindung über Modbus RTUgeplant

Business-Critical Units

Wir monitoren und agieren – statt zu reagieren.

In Industrie und Pharma stehen die kritischsten Anlagen oft dort, wo kein Kabel einfach hinkommt. Funk-Sensoren schließen genau diese Lücke.

Typische Einsatzorte

EMSR- & SchalträumeÜbertemperatur und Feuchte an Steuerungen, Netzteilen und Leitsystemen.
LeckageWasser oder Medien unter Doppelböden, in Auffangwannen, an Kühlkreisläufen.
Motoren, Kompressoren, PumpenUmgebungstemperatur und Last – bevor die Auslegungsgrenze erreicht ist.
Server, USV & FrequenzumrichterKlima und Ausfälle der Kühlung sofort sichtbar.
Lager & KühlräumeTemperatur und Feuchte lückenlos dokumentiert – auch nachts und am Wochenende.
Reinraum- & TechnikzonenMessen, ohne die Reinraumhülle zu durchbrechen.

Warum Funk – und nicht Kabel?

Mit Kabel

EMSR-RaumATEX-ZoneReinraumLeitwarteExGMP Leitsystem Ex-NachweisRequalifizierungChange Control 3 Wanddurchbrüche · Kabeltrasse · Eingriff ins Leitsystem
  • Kabeltrasse durch ATEX-Zonen – Zündschutz und Ex-Nachweise
  • Durchbrüche in Reinräume – Freigaben, Requalifizierung, ggf. Stillstand
  • Schnittstelle im Leitsystem – Engineering und Change Control
  • Wochen bis Monate Vorlauf

Mit Funk-Sensoren

EMSR-RaumATEX-ZoneReinraumLeitwarteExGMP Gateway 0 Durchbrüche · kein Eingriff · messbereit in Tagen
  • Batteriebetriebener Sensor direkt am Messpunkt
  • Kein Durchbruch, keine Trasse, kein Eingriff ins Leitsystem
  • Autarkes Gateway – unabhängig vom Werksnetz
  • In Tagen messbereit

Praxisbilanz: 3 Jahre Auswertung eines EMSR-Raum-Monitorings

3

Jahre Dauereinsatz

2

min Messintervall

rund um die Uhr

788.400

Payloads je Sensor

3 × 365 × 24 h × 30/h

1,58

Mio. Messwerte

Temperatur + Feuchte

15

Grenzwert­über­schreitungen

sicher erkannt und gemeldet

Jede Überschreitung kam als E-Mail an – bevor daraus ein Ausfall wurde.

Referenz · Pilotprojekt

Pilotprojekt bei DSM – seit 2022 zuverlässig im Einsatz.

In den EMSR-Räumen eines Produktionsgebäudes stand systemkritische Steuerungstechnik – ohne gemessene Raumtemperatur, mit ausgefallenen Klimageräten und einer Störmeldung im Leitsystem, die seit Monaten weggeklickt wurde. Die Lösung: ein autarkes LoRaWAN-Monitoring, Plug & Play, ohne Eingriff ins Anlagennetz.

Echtes MoniCore.one-Dashboard aus dem Pilot: Temperatur und Feuchte der EMSR-Räume, letzte 24 Stunden.
Echtes MoniCore.one-Dashboard aus dem Pilot: Temperatur und Feuchte der EMSR-Räume, letzte 24 Stunden.
2022
Pilotstart im EMSR-Raum
2 min
Messintervall, rund um die Uhr
°C · %rF
Temperatur & Feuchte
E-Mail
Alarm bei Grenzwertüberschreitung

Ausgangslage

Übertemperatur in EMSR-Räumen mit Business-Critical Equipment. Zu hohe Temperaturen führen zu Systemausfällen und verkürzen die Lebensdauer der Elektronik – bei Ersatzteil-Lieferzeiten von mehreren Monaten.

Lösung

MoniCore.one: eigenes LoRaWAN-Gateway (SIM, unabhängig vom Werksnetz, vorab mit den Verantwortlichen und der Cyber Security abgestimmt), Sensoren für Temperatur und Feuchte, Web-Dashboard mit Trends und E-Mail-Alarm bei Grenzwertüberschreitung.

Ergebnis

Schon in den ersten Monaten zwei reale Alarme: Am 11.08.2022 fiel ein mobiles Klimagerät aus, am 15.10.2022 beide – sie waren ausgesteckt worden. Die Schichtleitung wurde per E-Mail informiert und konnte sofort reagieren.

Aufgrund der Alarmierung per Mail konnte der Schichtleiter vor Ort informiert werden. Durch das System konnte Schlimmeres verhindert werden.
Bestätigung der Betriebsleitung, Oktober 2022 · DSM
MoniCoreOne

Aus diesem Pilot ist die Plattform zu MoniCore.one gewachsen – heute mit Scan & Forget per QR-Code, Schnittstellen nach Bedarf und für GMP-Umgebungen konzipiert.

MoniCore.one

MoniCore.one – Temperatur-Logging für GMP-Umgebungen

Aus den Erfahrungen im Pilotprojekt ist MoniCore.one gewachsen – mit Fokus auf qualifizierte Lager, Kühlketten, Reinräume, Produktionsbereiche und alle Zonen, in denen regulatorische Anforderungen gelten.

  • Temperatur- und Umgebungs-Logging mit Audit-Trail für GMP-Bereiche
  • Alarmierung und Eskalation, bevor es zu Abweichungen oder Deviations kommt
  • Auswertungen für OOS-Analysen, CAPAs und Inspektionen
  • Mandanten- und anlagenübergreifende Sicht für große Standorte

Hinweis: Qualifizierung und Validierung im Sinne von GMP/GAMP 5 erfolgen im Qualitätssystem des Betreibers. Wir unterstützen mit Anforderungs-, Test- und Qualifizierungsdokumentation.

MoniCoreOne

Aus diesem Pilot ist die Plattform zu MoniCore.one gewachsen – heute mit Scan & Forget per QR-Code, Schnittstellen nach Bedarf und für GMP-Umgebungen konzipiert.

Pilotprojekt

Starten Sie einen Pilot – innerhalb weniger Tage.

Wir planen mit Ihnen ein klar umrissenes Pilotprojekt: einige ausgewählte Business-Critical Units, wenige Sensoren, ein oder zwei Gateways und ein fokussiertes Dashboard. Ziel ist ein schneller, belastbarer Erkenntnisgewinn – nicht ein zweijähriges IT-Großprojekt.

  1. 01

    Auswahl

    Business-Critical Units festlegen

  2. 02

    Installation

    Wenige Sensoren & 1–2 Gateways

  3. 03

    Alarmgrenzen

    Schwellen & Eskalation definieren

  4. 04

    Auswertung

    Erkenntnisse & nächste Schritte

Kontakt

Sprechen wir über Ihre Anlage.

Schildern Sie kurz die Ausgangslage – wir melden uns mit einer ehrlichen Einschätzung, ob und wie egatti engineering sinnvoll unterstützen kann.

Hilfreich für die Einschätzung:

  • Standort, Branche, kurzer Anlagenkontext
  • Was aktuell Druck macht (Audit, Kapazität, Störungen)
  • Zeithorizont und Budgetrahmen, soweit bekannt

Langeck 5, 79244 Münstertal

Worum geht es?

Schnellfragen – antippen, landet direkt in der Nachricht:

Ihre Anfrage wird verschlüsselt direkt an uns übermittelt – ohne E-Mail-Programm. Wie wir Ihre Angaben verarbeiten, lesen Sie in der Datenschutzerklärung.
